BNT Классика | Кассета M, М+, L

КОМПЛЕКТАЦИЯ
Варианты цветов кронштейнов трубы 29 в модели КЛАССИКА M:
– белый (стальной кронштейн с белой пластиковой крышкой)

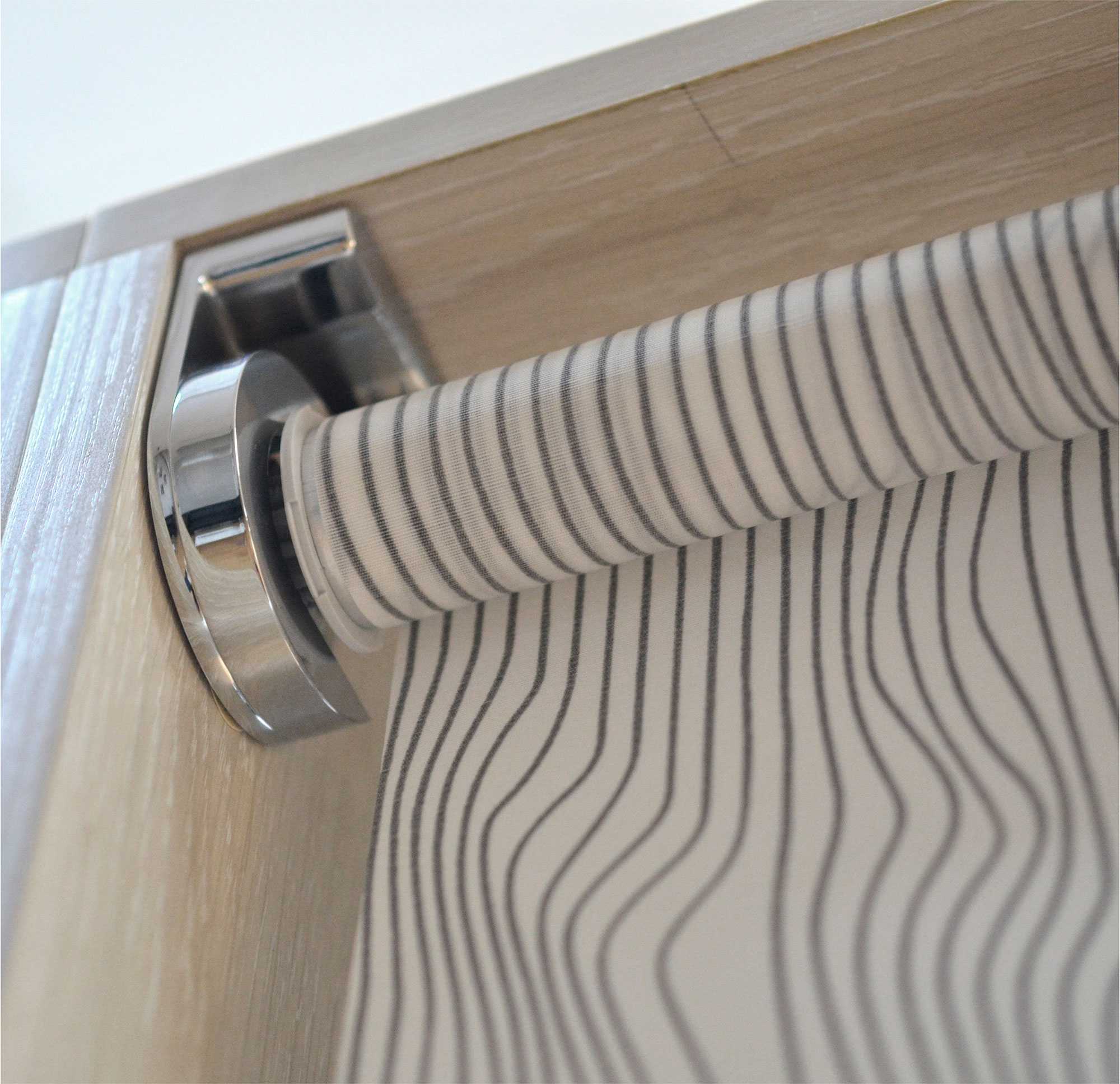

– хром (декоративный металлический кронштейн)
– шампань (декоративный металлический кронштейн)
– матовый (декоративный металлический кронштейн)

ВИДИМОСТЬ РУЛОНА
Открытые модели рулонных штор M, M+, L могут быть изготовлены с видимым и невидимым рулоном.

При видимом рулоне полотно шторы проходит и разматывается за трубой. Мы видим рулон и обратную сторону ткани, намотанную на трубу. Это ещё называют прямой намоткой. При невидимом рулоне полотно шторы проходит и разматывается перед трубой.
Модели с тканью Зебра всегда изготавливаются с видимым рулоном.В случае установки на проём рулонная штора с обратной намоткой обеспечит лучшую конвекцию воздуха у окна.

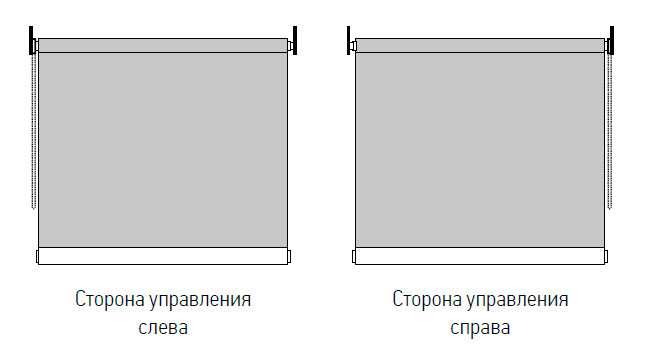

СТОРОНА УПРАВЛЕНИЯ

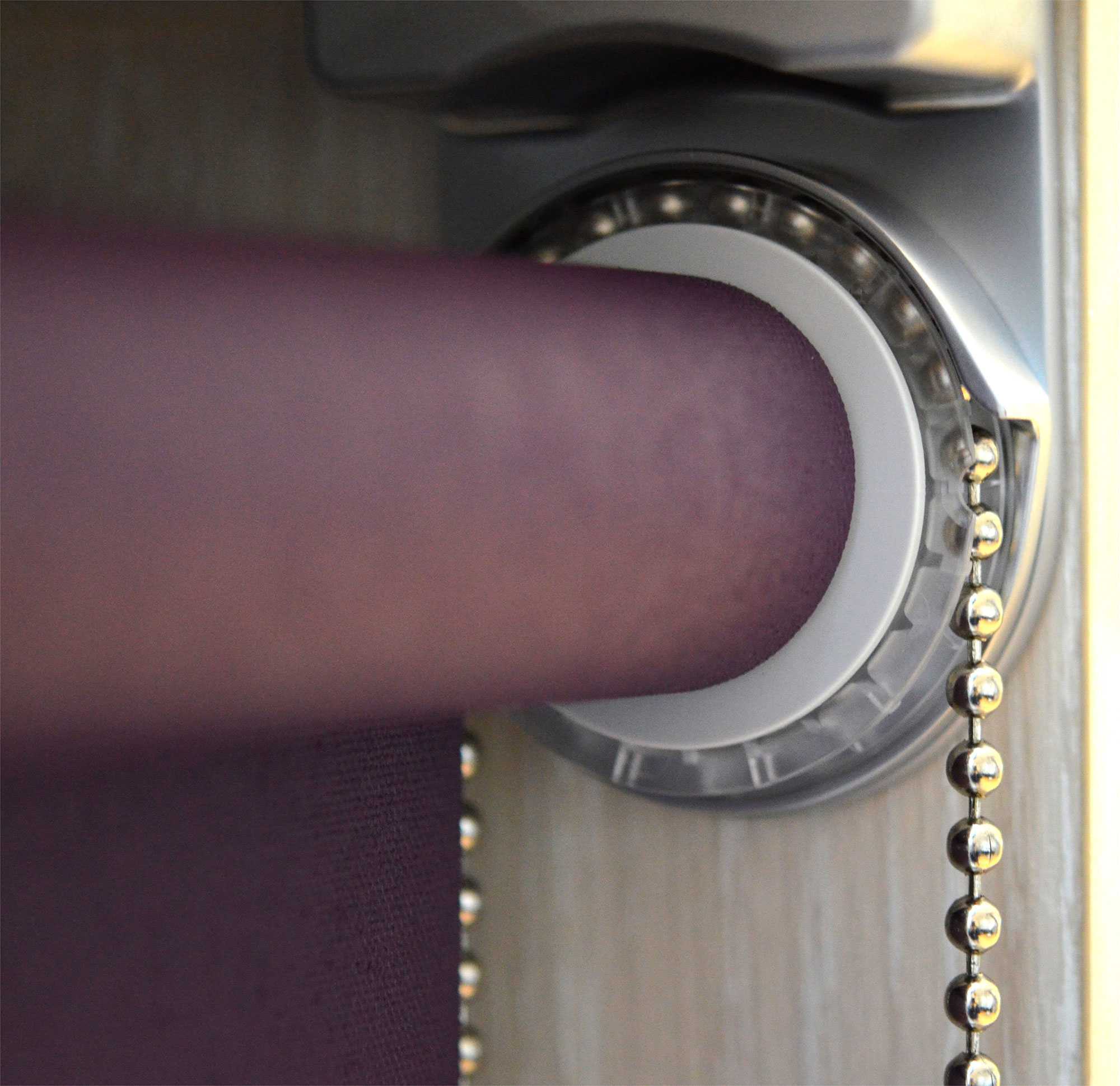

Выбирается с точки зрения удобства и свободного доступа к изделию. Цепь управления может располагаться справа или слева. В моторизованных рулонных шторах под стороной управления подразумевается сторона установки электропривода и соответственно выхода провода.

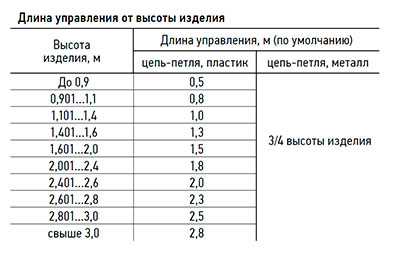

ДЛИНА И ТИП ЦЕПИ УПРАВЛЕНИЯ
Цепь управления может быть пластиковой или металлической. Длина цепи управления выбирается в зависимости от высоты изделия и по умолчанию составляет 3/4 высоты. По желанию клиента цепь может быть изготовлена любого размера.
Во всех моделях с тканями ЗЕБРА и в L-серии с опцией «Редуктор» используются замкнутые цепи-петли, в том числе металлические. Пластиковые цепи-петли идут в стандартных типоразмерах и выбираются в зависимости от высоты изделия.

При использовании цепей-петель, ограничители цепи не устанавливаются, т.к. цепи проходят через механизм несколько раз.

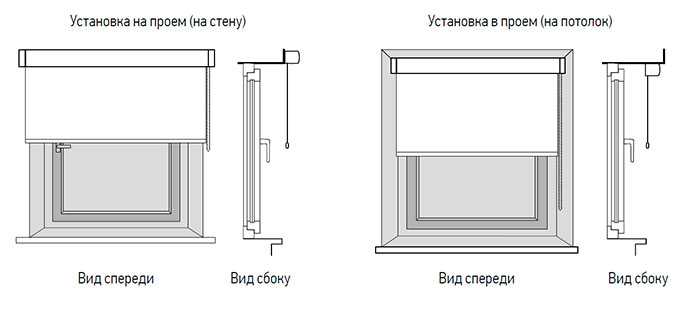

ТИП УСТАНОВКИ
Рулонные шторы BNT устанавливаются в проем (на потолок) или на проем (на стену).
При изготовлении открытых моделей ЗЕБРА раскрой ткани зависит от расположения монтажного профиля, к которому крепится задний край ткани. Поэтому для этих моделей в бланке заказа указывается тип установки.
Ошибочно указанный тип установки сместит перекрытие полос ЗЕБРА в нижнем положении изделия на заданной высоте.

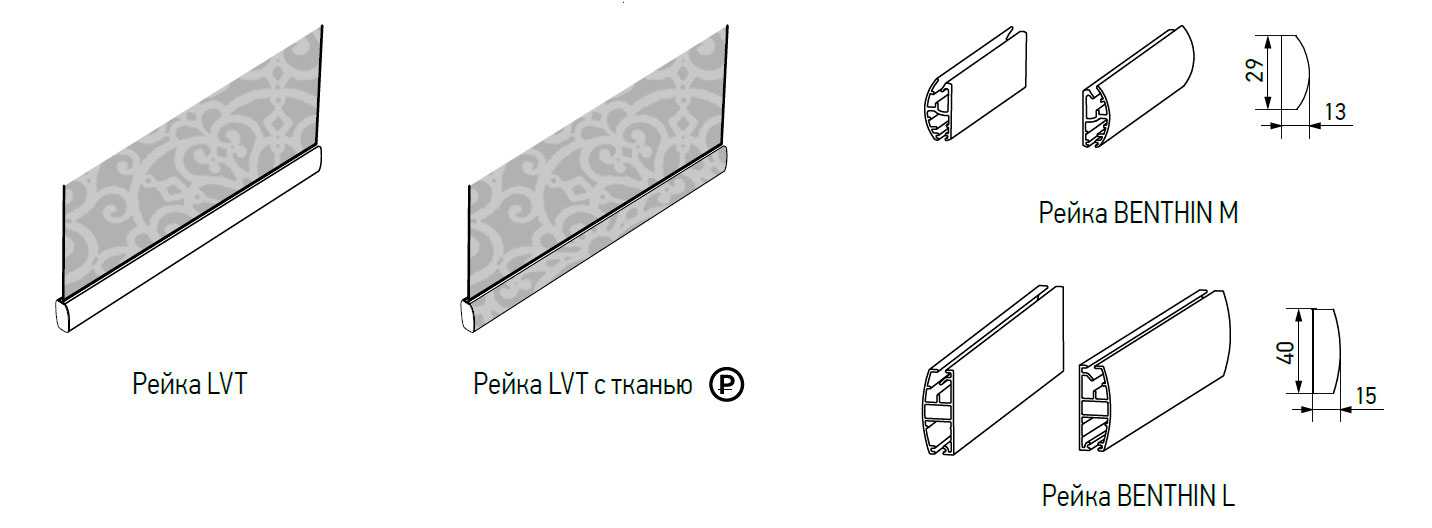

НИЖНЯЯ РЕЙКА
В рулонных шторах M, M+, L с обычной рулонной тканью есть возможность установить нескольких вариантов нижней рейки:
• Рейка LVT
• Рейка LVT с тканью (этот приём зрительно «растворяет» нижнюю планку на фоне основной ткани рулонной шторы и снимает акцент с фурнитуры)
• Рейка M, плоской или скругленной стороной
• Рейка L, плоской или скругленной стороной

МОНТАЖНЫЙ ПРОФИЛЬ

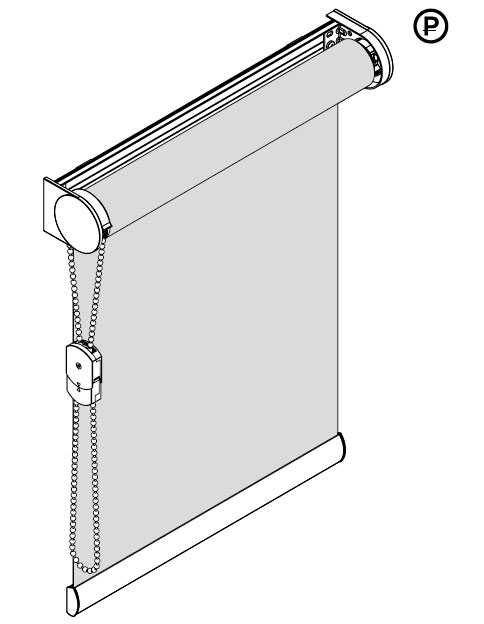

Открытые модели могут быть дополнены монтажным профилем. Удобно то, что установка потолочных кронштейнов (клипс) не привязана к конкретной точке монтажа. Использование монтажного профиля часто называют «системой упрощённого монтажа».





Несмотря на устоявшееся название «потолочные кронштейны», эти кронштейны можно устанавливать как на потолок, так и на стену.
Рулонная штора с монтажным профилем представляет собой единую конструкцию ещё до момента установки. Труба с тканью и механизм уже вставлены в боковые кронштейны, которые в свою очередь закреплены в монтажном профиле.

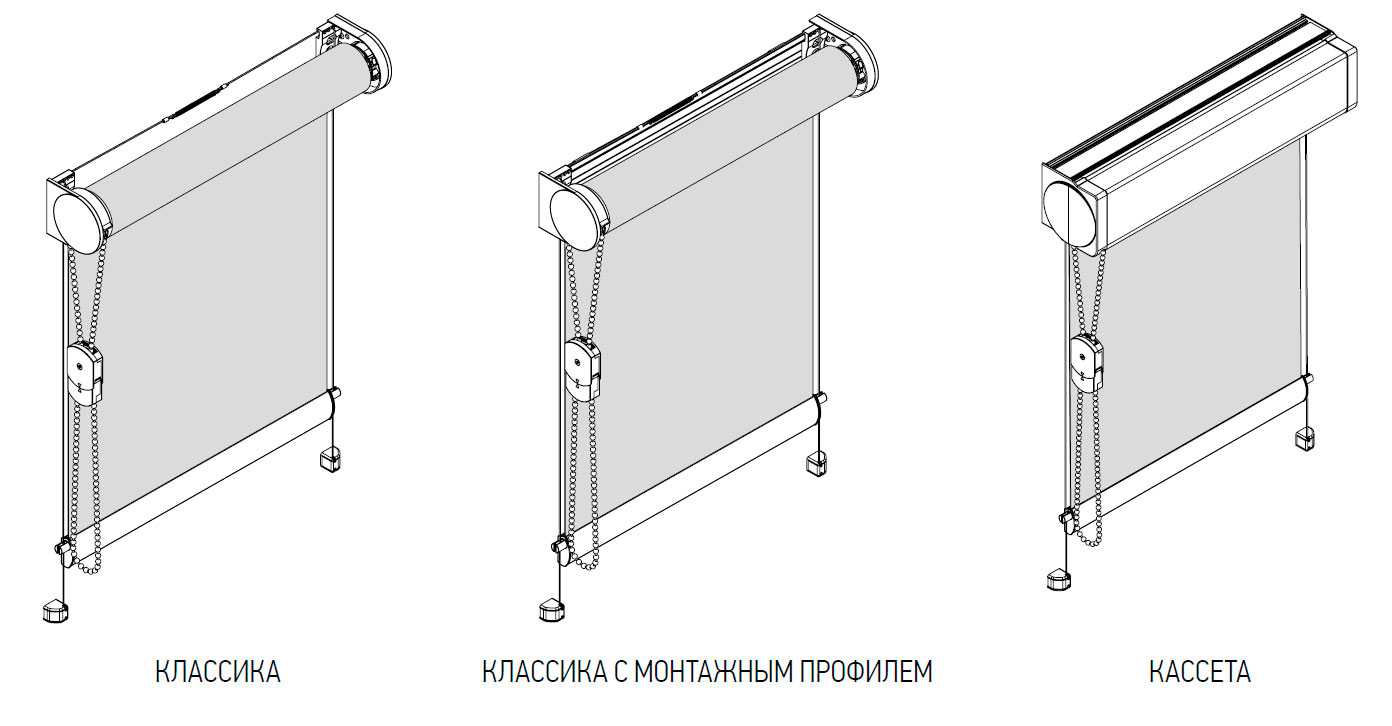

БОКОВАЯ ФИКСАЦИЯ (платная опция)
В моделях КЛАССИКА и КАССЕТА можно использовать боковую фиксацию. Стальные тросы, проходящие по краям изделия, обеспечат фиксацию нижней рейки и стабилизируют положение полотна при наличии сквозняков.
Для боковой фиксации используются специальные заглушки нижней рейки и нижние кронштейны, которые устанавливаются на стену или пол/подоконник.

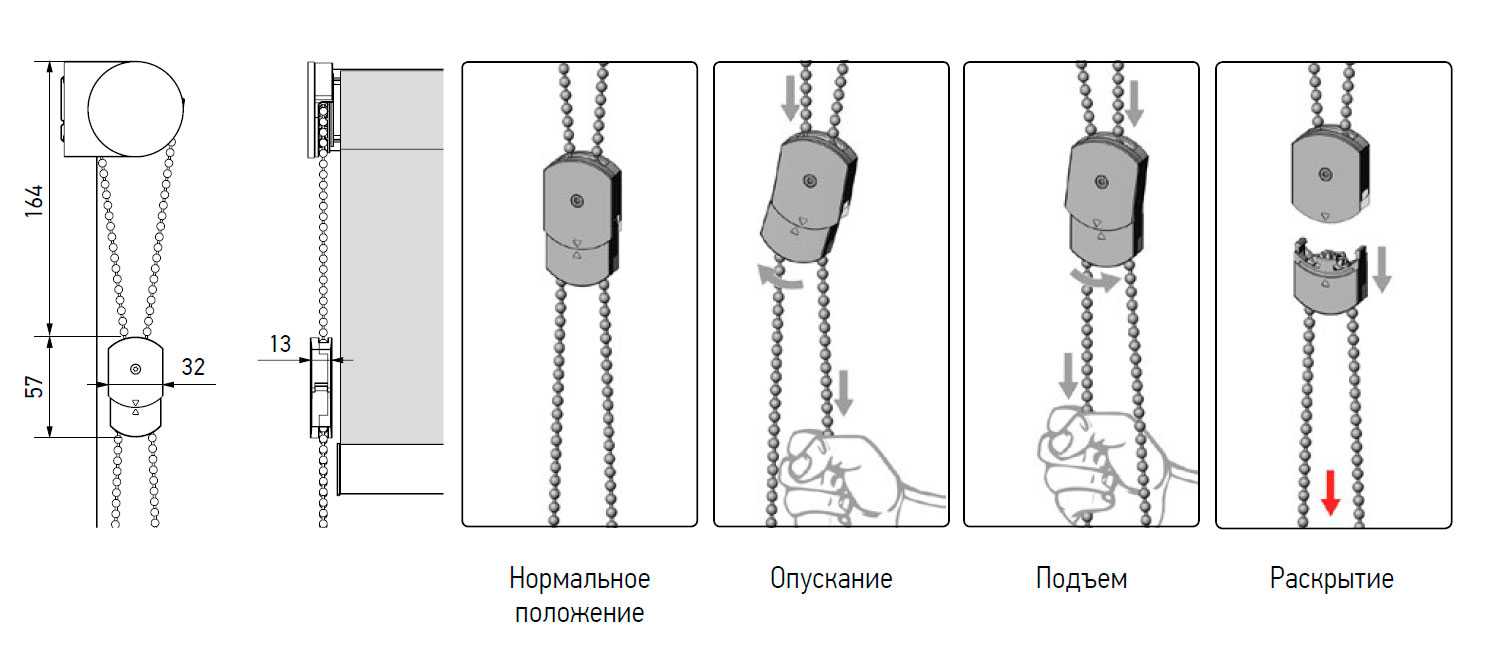

ДЕТСКАЯ БЕЗОПАСНОСТЬ
Устройство детской безопасности совместимо только с пластиковой белой и прозрачной цепями. Ограничители устанавливаются только если цепь с соединителем (не цепь-петля).

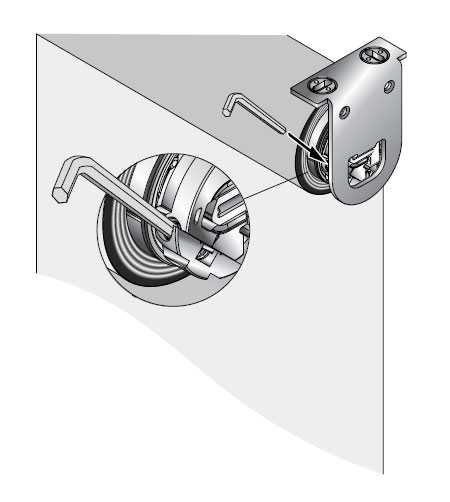

ЗАГЛУШКА РЕГУЛИРУЕМАЯ
Боковая регулируемая заглушка, устанавливается в верхнюю трубу рулонной шторы со стороны, противоположной от механизма управления и позволяет регулировать уровень всего изделия при его установке. Диапазон регулировки +4мм. Регулировка осуществляется вращением винта шестигранным ключом 4мм. Такая регулировка актуальна не только при установке на стену, но и при установке на неровный и/или негоризонтальный потолок.

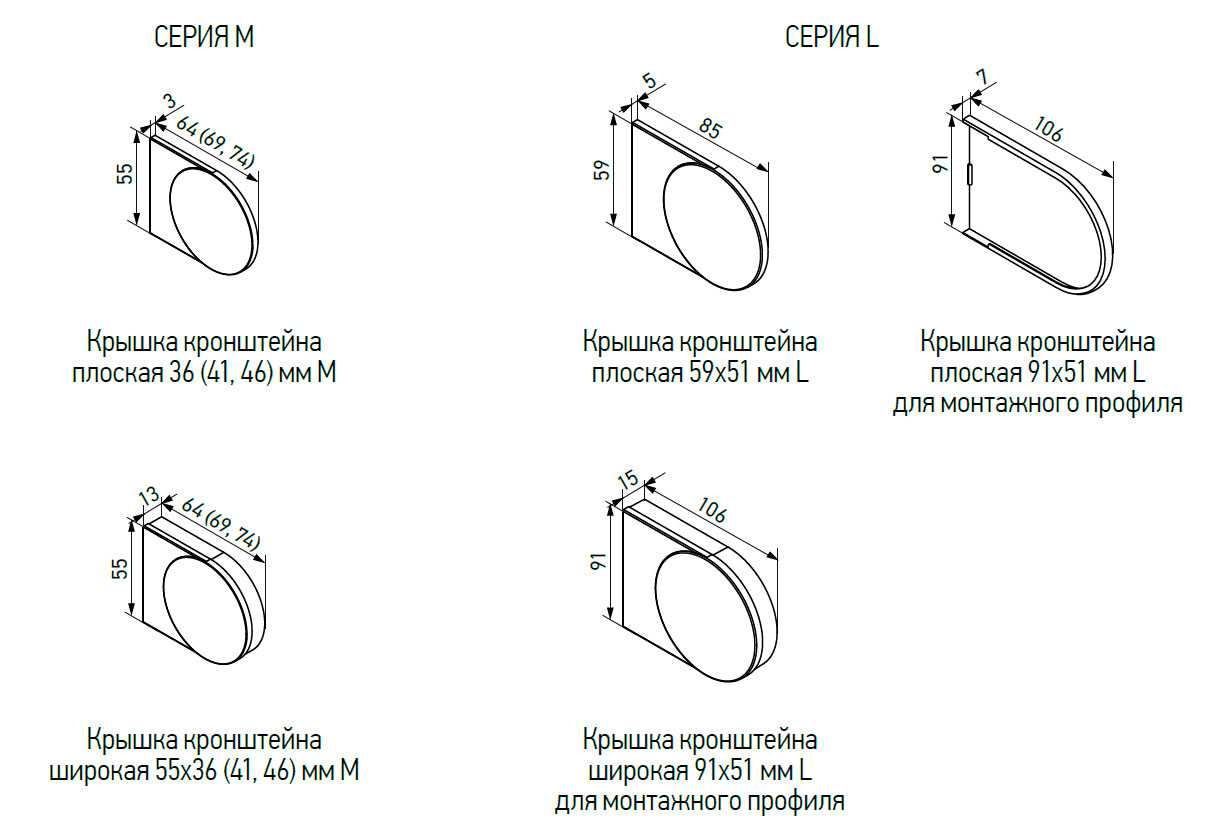

Для модели Классика М, в случае использования регулируемой заглушки, обе крышки для кронштейнов плоские.






РЕДУКТОР
Одноступенчатый 1,47:1
Двухступенчатый 3,16:1
Редуктор – это механизм, который позволяет поднимать и опускать тяжелые полотна рулонных штор без особых усилий. Он соединен с механизмом управления внутри трубы и не виден. Применяется только в cерии L на трубах 52 и 65. Рекомендации по использованию указаны на соответствующих диаграммах.
При использовании редуктора в изделии устанавливаются цепи-петли и ограничители верхнего и нижнего положений не применяются.
Уменьшение усилия подъема рулонного полотна достигается за счет снижения скорости. Например, при использовании одноступенчатого редуктора 1,47:1 чтобы поднять 2 м полотна потребуется примерно 3 м цепи.
КРОНШТЕЙН СТЕНОВОЙ С ВИНТОМ
Алюминиевый стеновой кронштейн с фиксирующим винтом в качестве опции применяется в моделях КАССЕТА МОДЕЛЬ M и ЗЕБРА КАССЕТА M. Используя этот кронштейн, изделие можно установить как на потолок так и на стену.
Настоятельно рекомендуется для изделий с шириной или высотой свыше 1.5 м, а также для изделий с электроприводом.
Кронштейн стеновой с винтом всегда используется по умолчанию для модели КАССЕТА L.

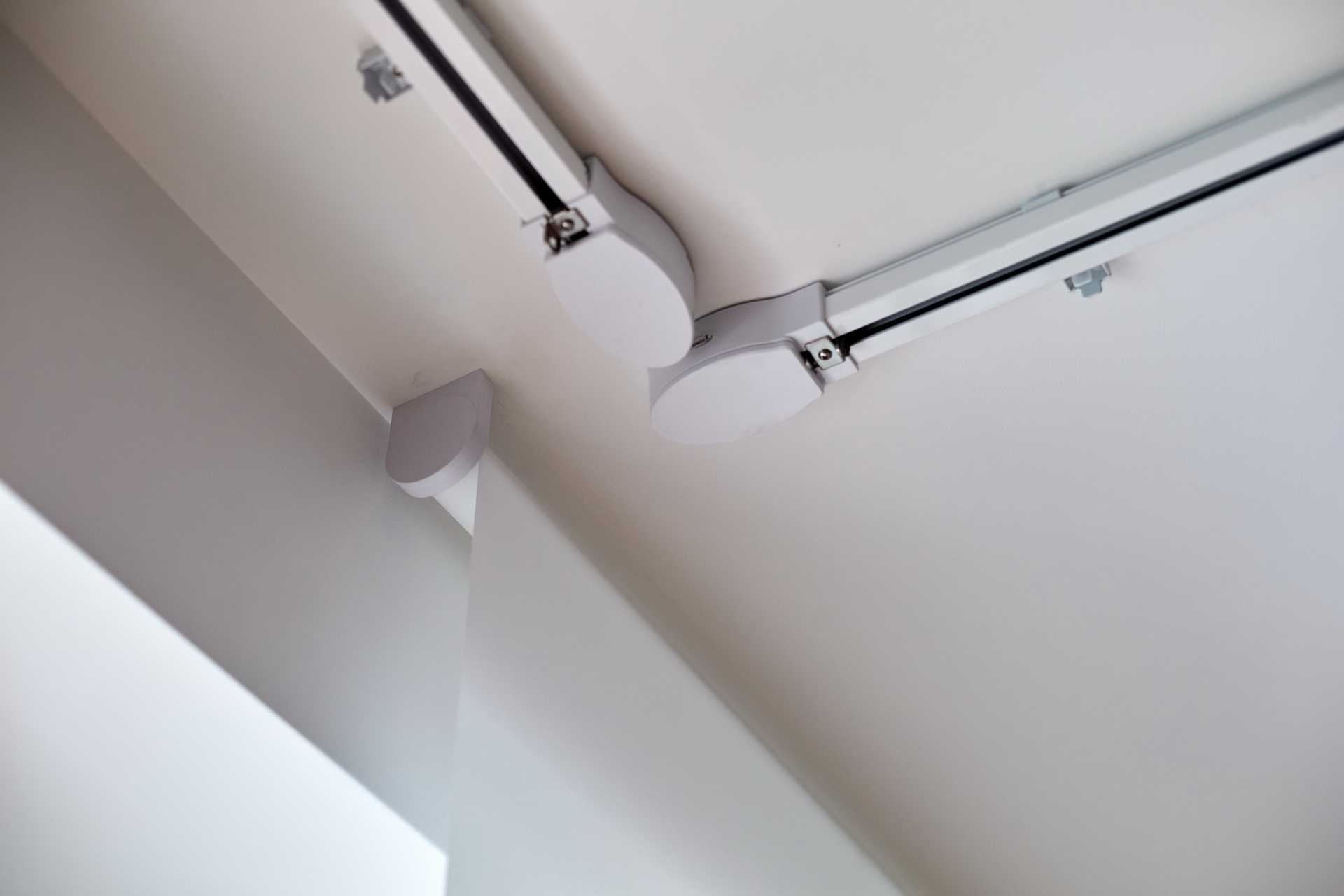

КОЛИЧЕСТВО КАРДАННЫХ СОЕДИНИТЕЛЕЙ
Опция применяется для открытых моделей МОNО серий M и L. Применение опции позволяет изготавливать эркерные изделия, состоящие из двух или трех секций. Минимальный угол между секциями составляет 1350. Для точного расчета рулонных штор с карданными соединителями, требуется рисунок с размерами.

Комплект поставки
В соответствии с заполненным Бланком заказа рулонные шторы M, M+, L комплектуются всем необходимым для установки и эксплуатации. В коробке с изделием вы найдете Инструкцию по установке и Гарантийный талон. Компания AMIGO предоставляет 1 год гарантии на все рулонные шторы и до 5 лет гарантии на моторы и устройства управления (подробнее см. Каталог Моторизации AMIGO).

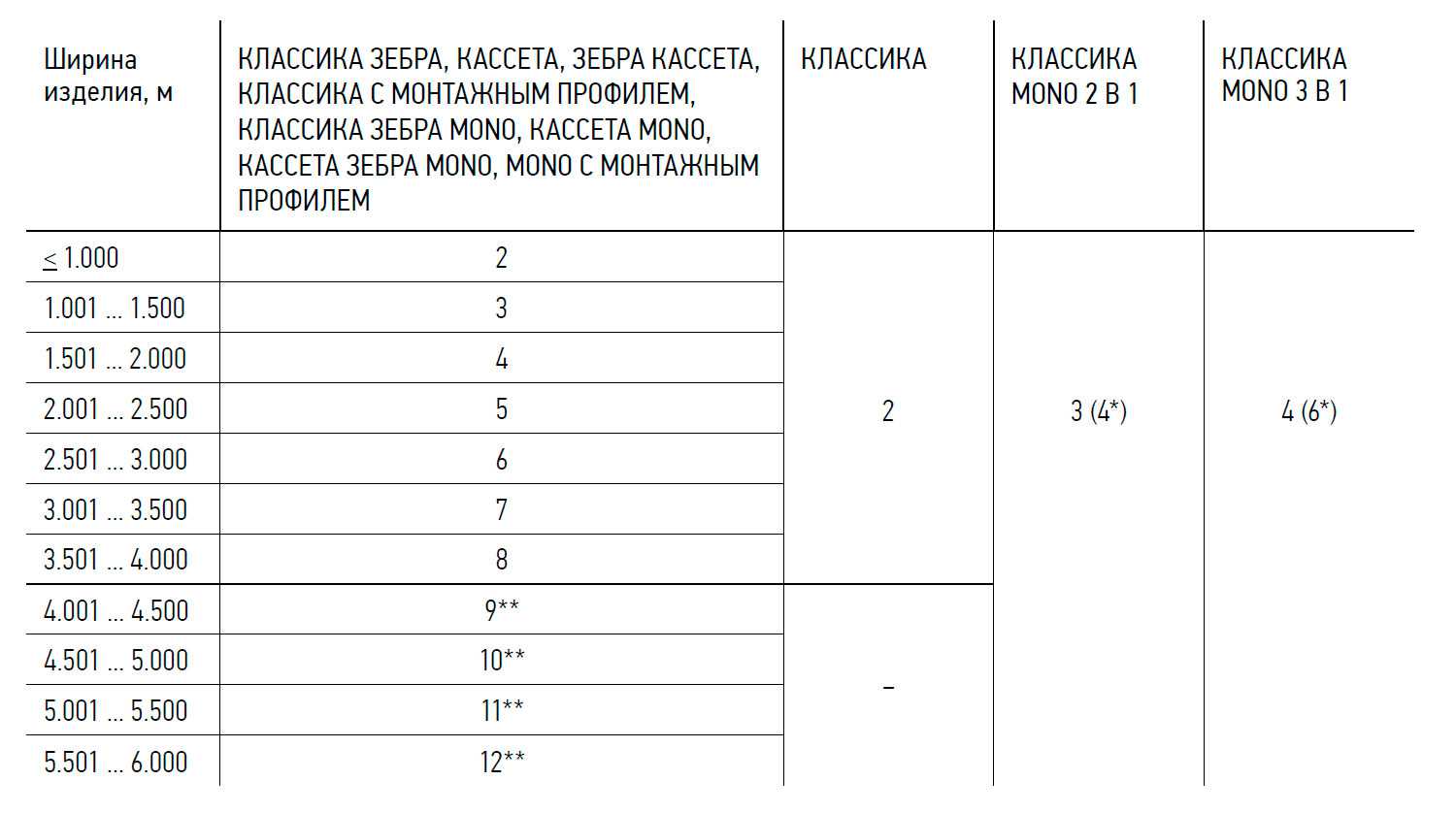

В зависимости от выбранной модели, дополнительных опций и размеров рулонной шторы изделие комплектуется соответствующим типом и количеством кронштейнов.
• Изделие
• Инструкция по установке
• Гарантийный талон
• Набор кронштейнов и декоративных крышек

* При использовании карданных соединителей (опция)
** Только для моделей MONO

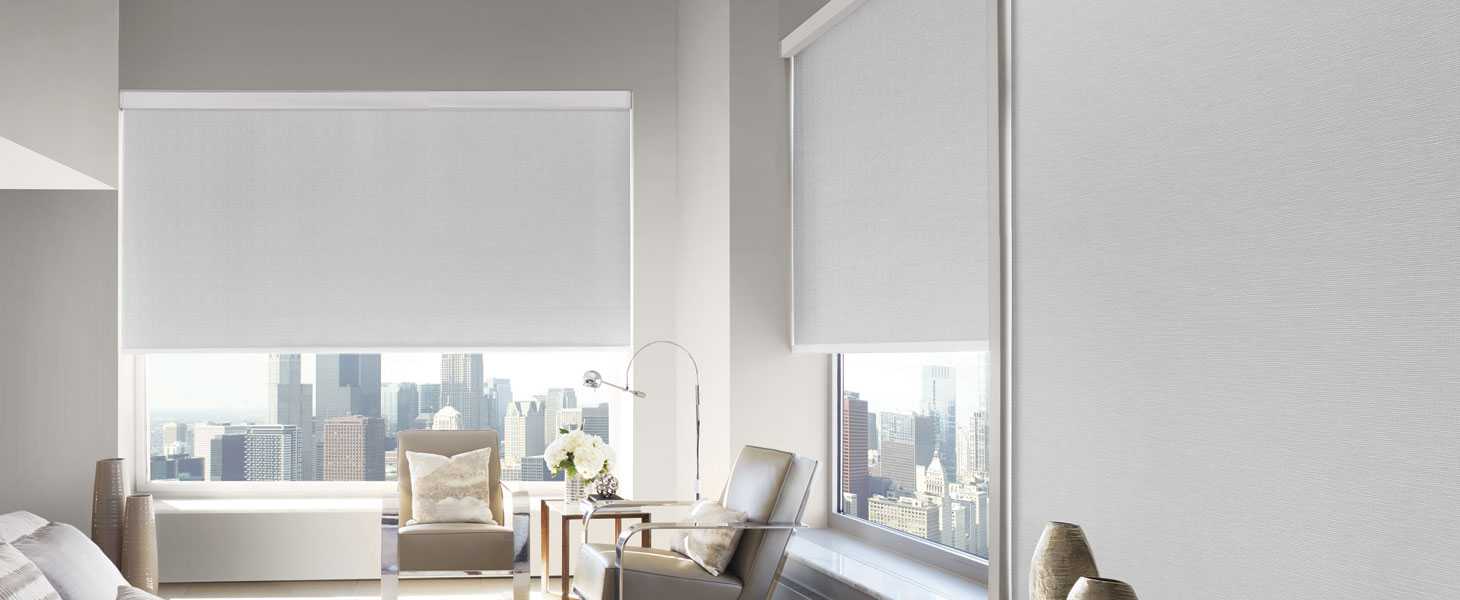

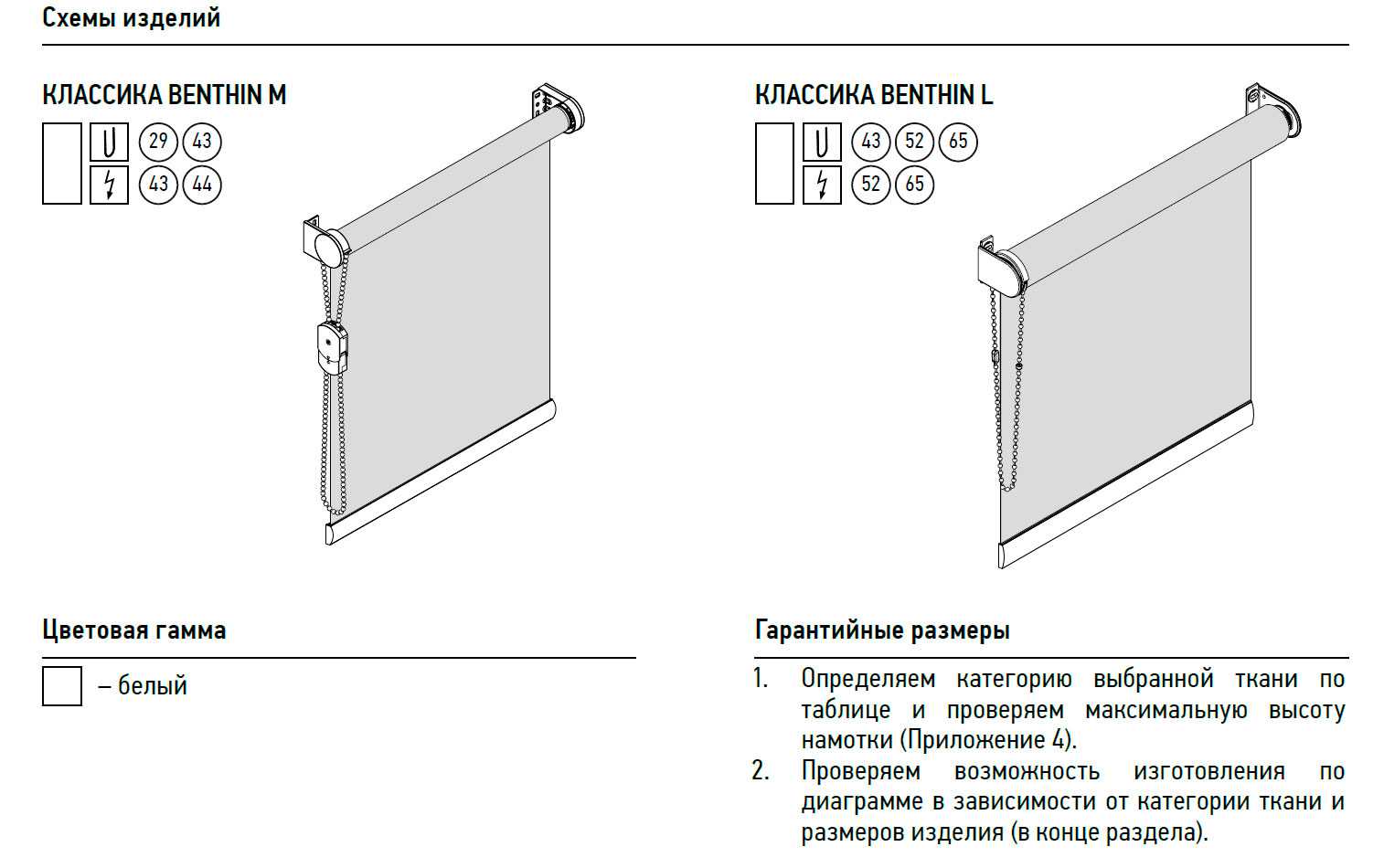

КЛАССИКА BNT M и L. МОТОРИЗАЦИЯ

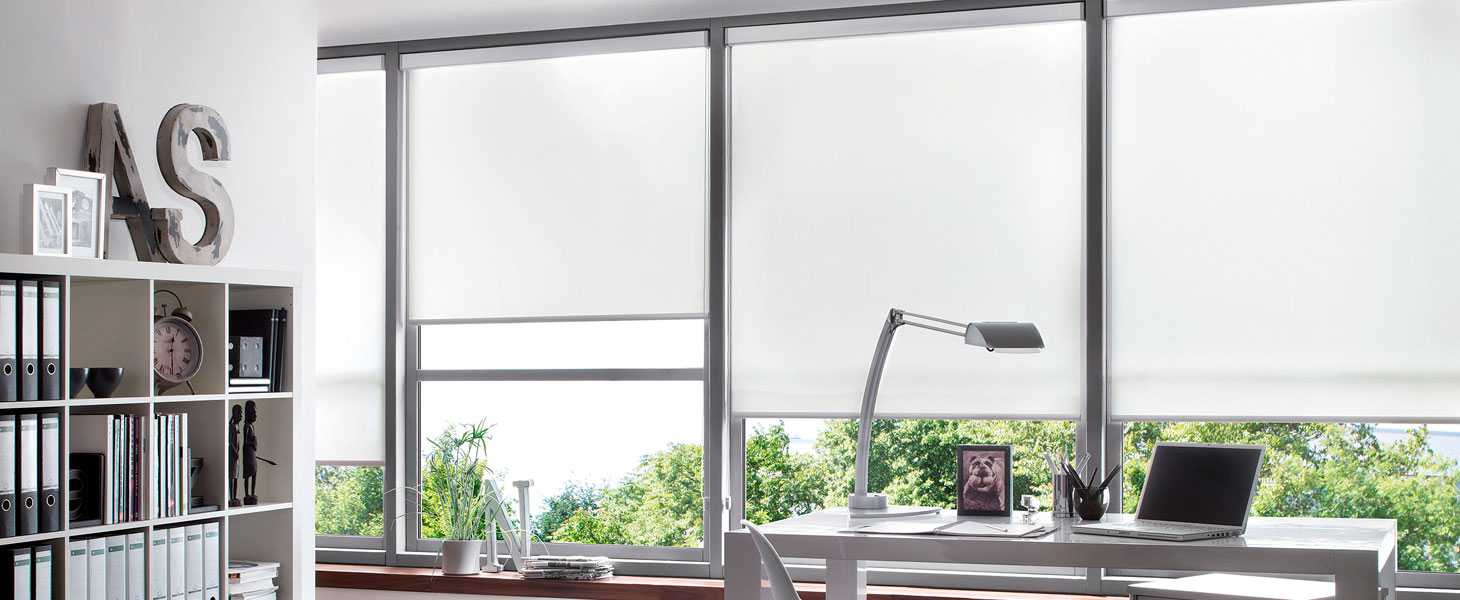

Открытые модели рулонных штор M и L предназначены для установки в проём или на проём окна. Рулонные шторы Классика M и L представлены в белом цвете фурнитуры. Модели рулонных штор Классика обеспечат легкость и комфорт использования. По желанию клиента могут быть моторизованы (см. Каталог Моторизации AMIGO). Европейское качество комплектующих гарантирует надежность и долгий с рок эксплуатации.

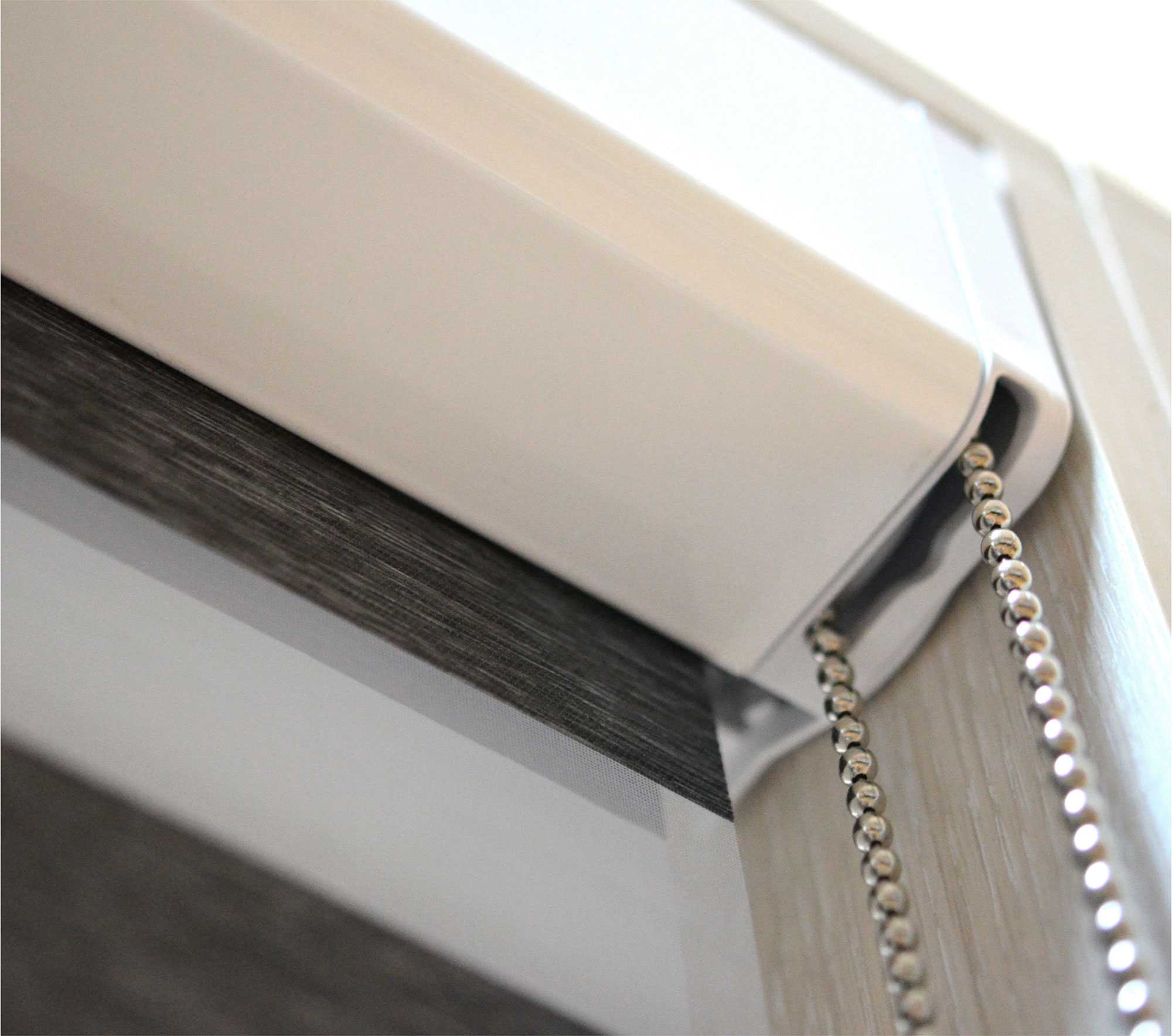

КАССЕТА BNT M и L

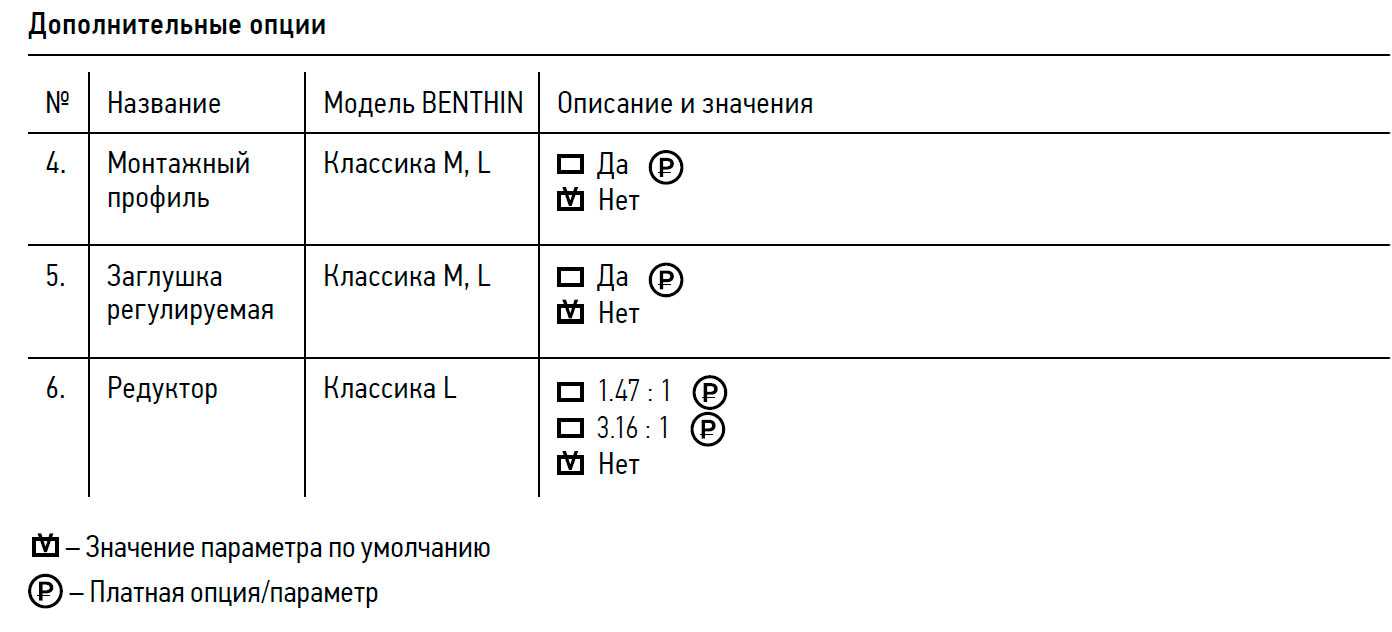

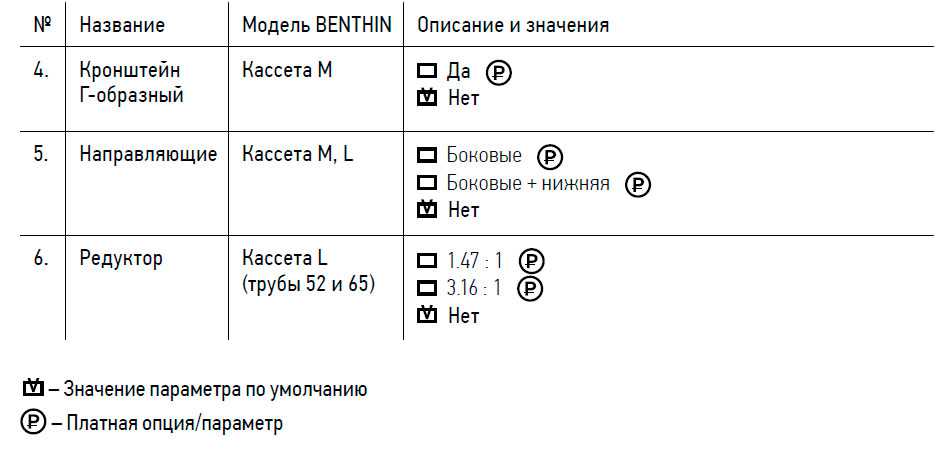

Дополнительные опции


КЛАССИКА MONO M и L

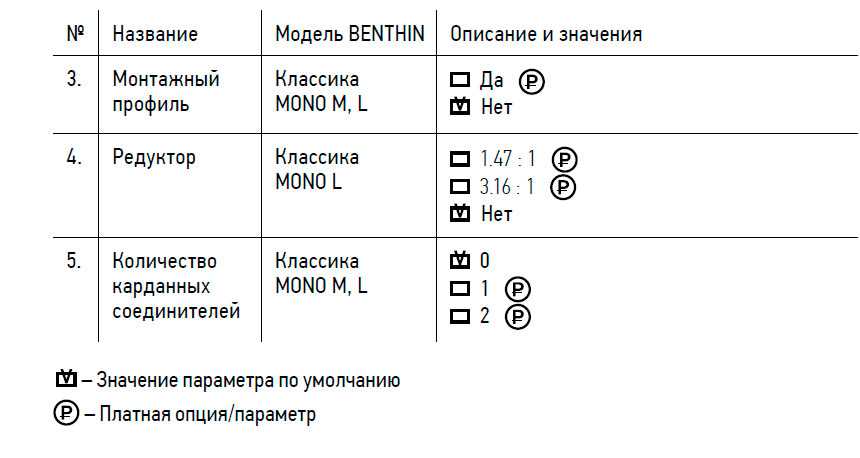

Дополнительные опции

BNT КЛАССИКА M и L

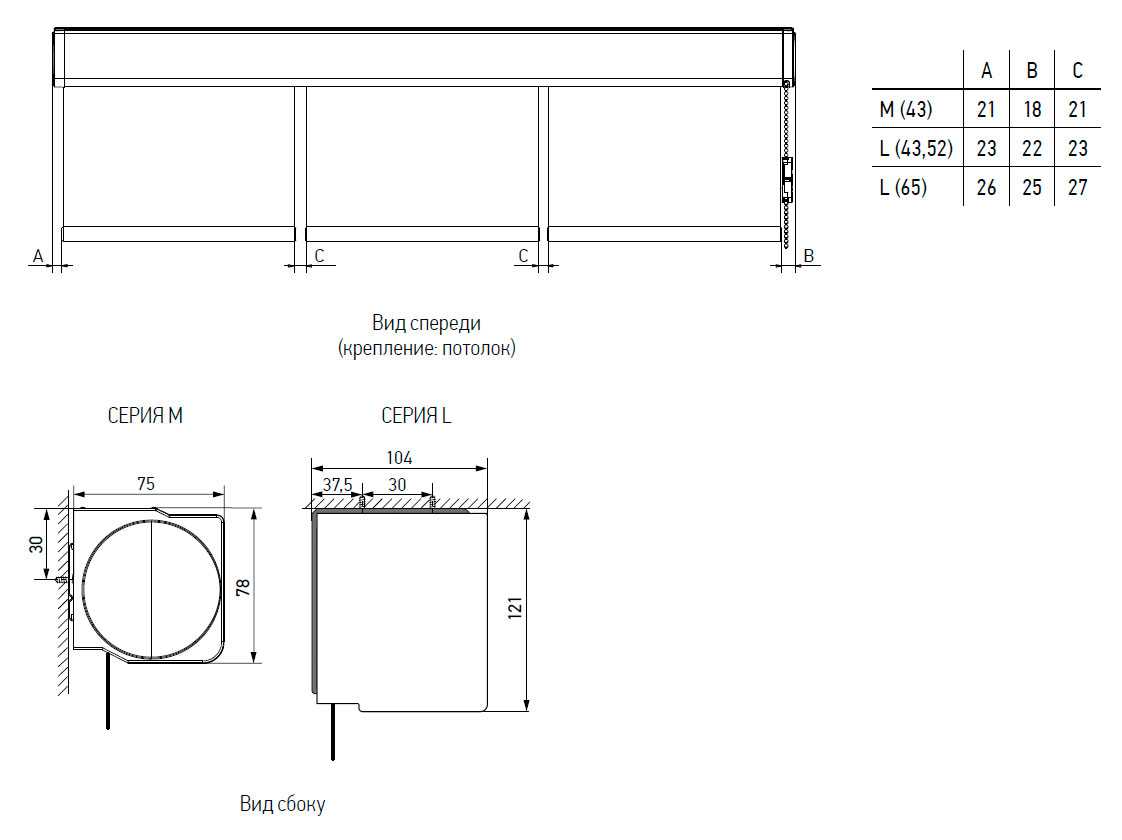

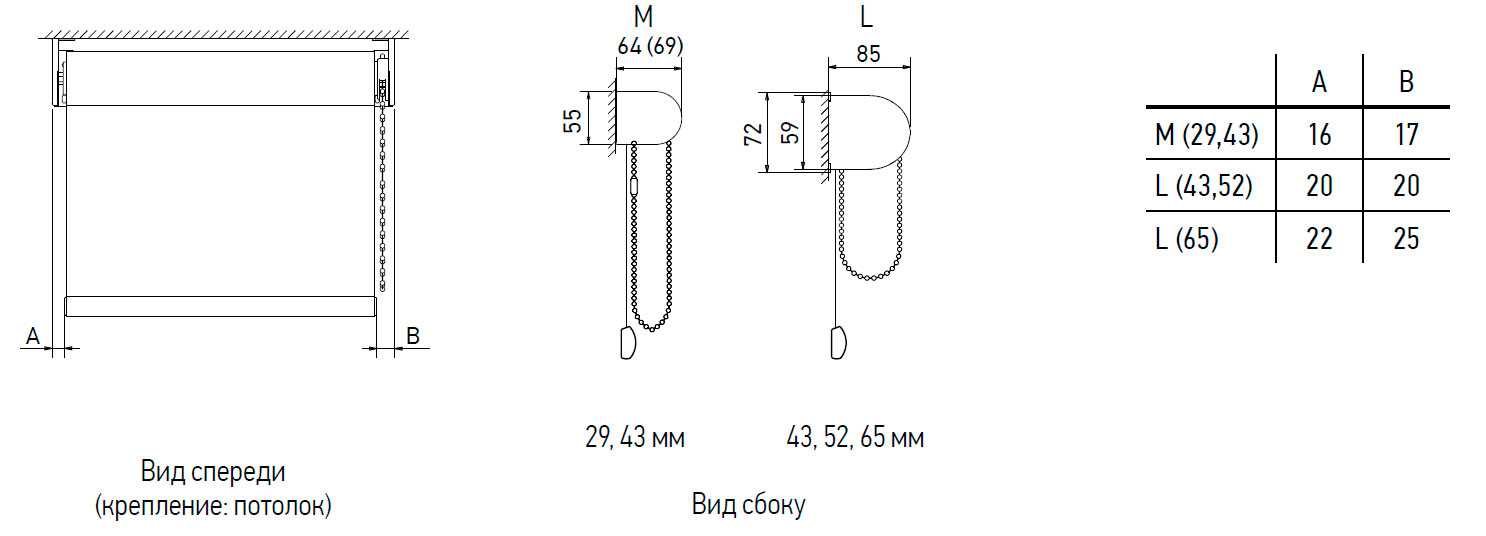

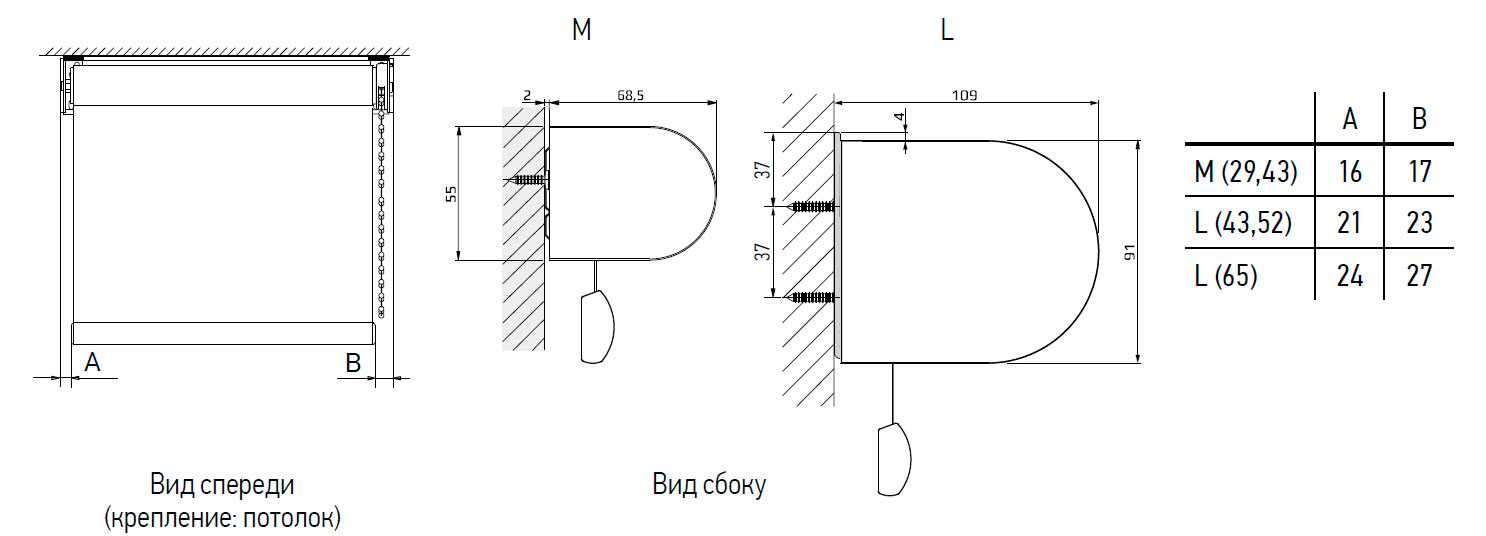

Габаритные размеры. Классика M, L

Габаритные размеры. Классика M, L с опцией МОНТАЖНЫЙ ПРОФИЛЬ

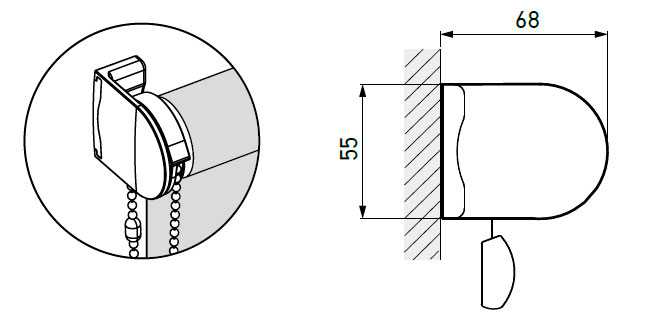

Габаритные размеры. Классика M с декоративными кронштейнами

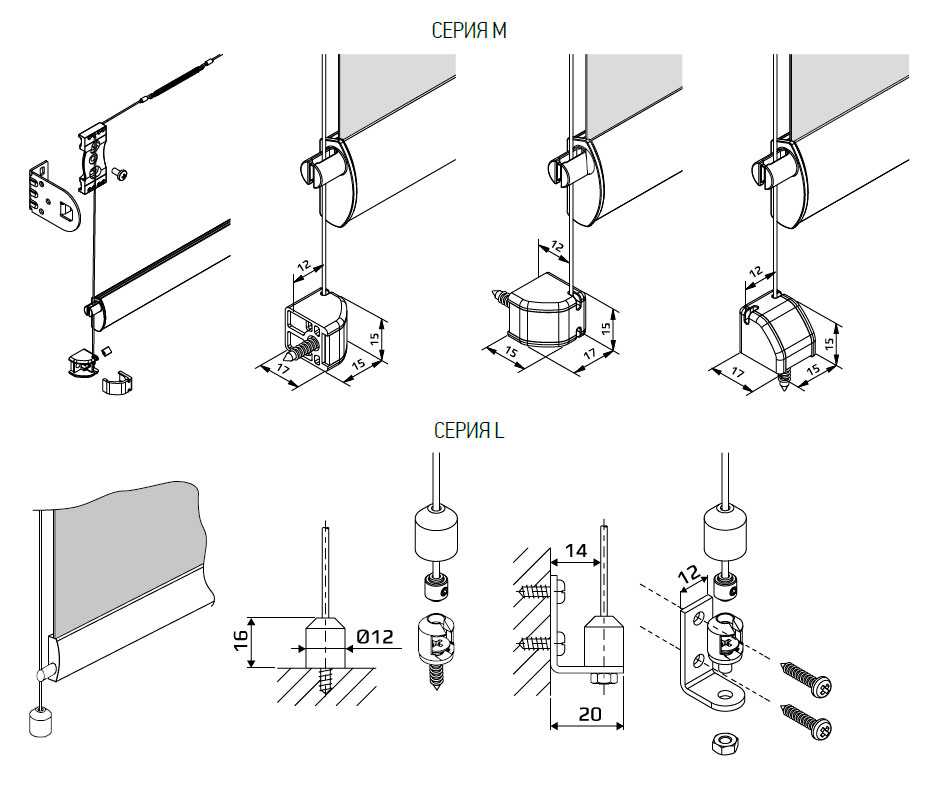

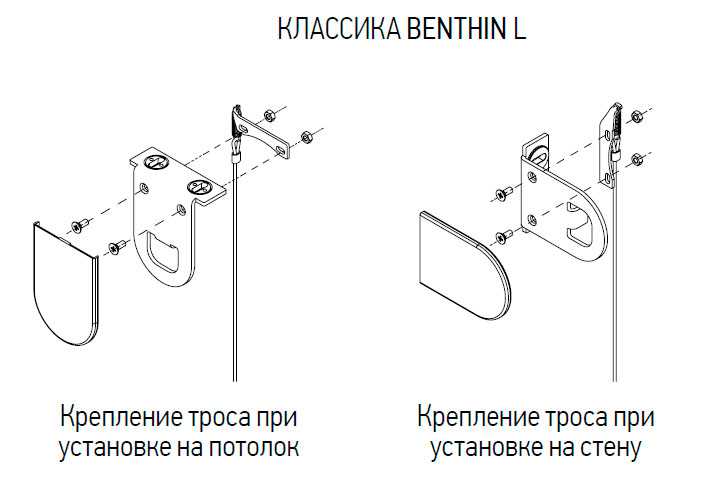

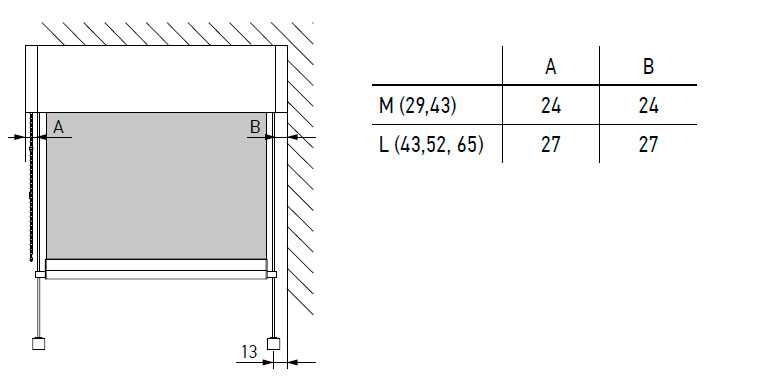

Габаритные размеры. Классика M, L с опцией БОКОВАЯ ФИКСАЦИЯ

Технические особенности

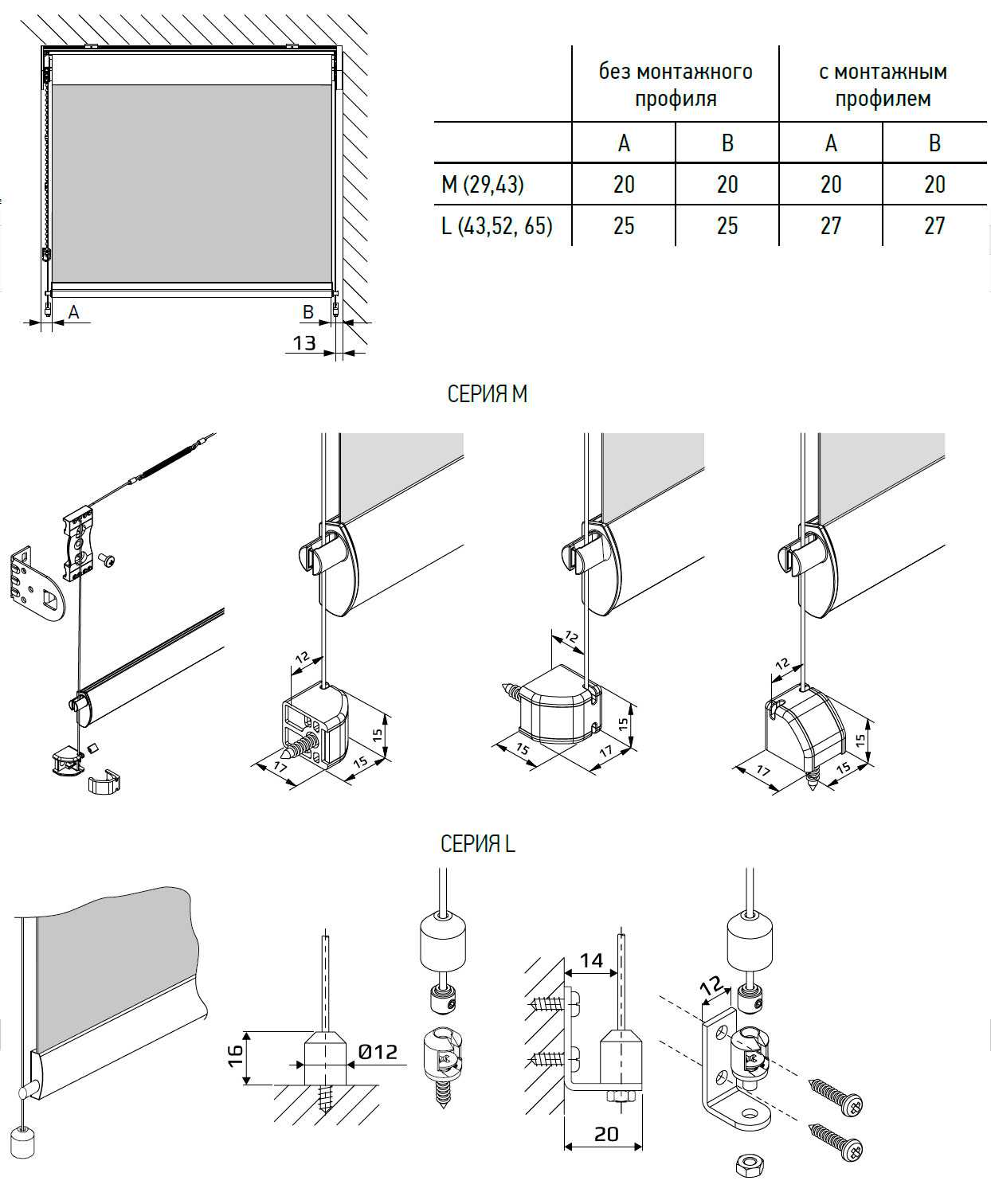

Габаритные размеры. Классика M, L с опцией БОКОВАЯ ФИКСАЦИЯ

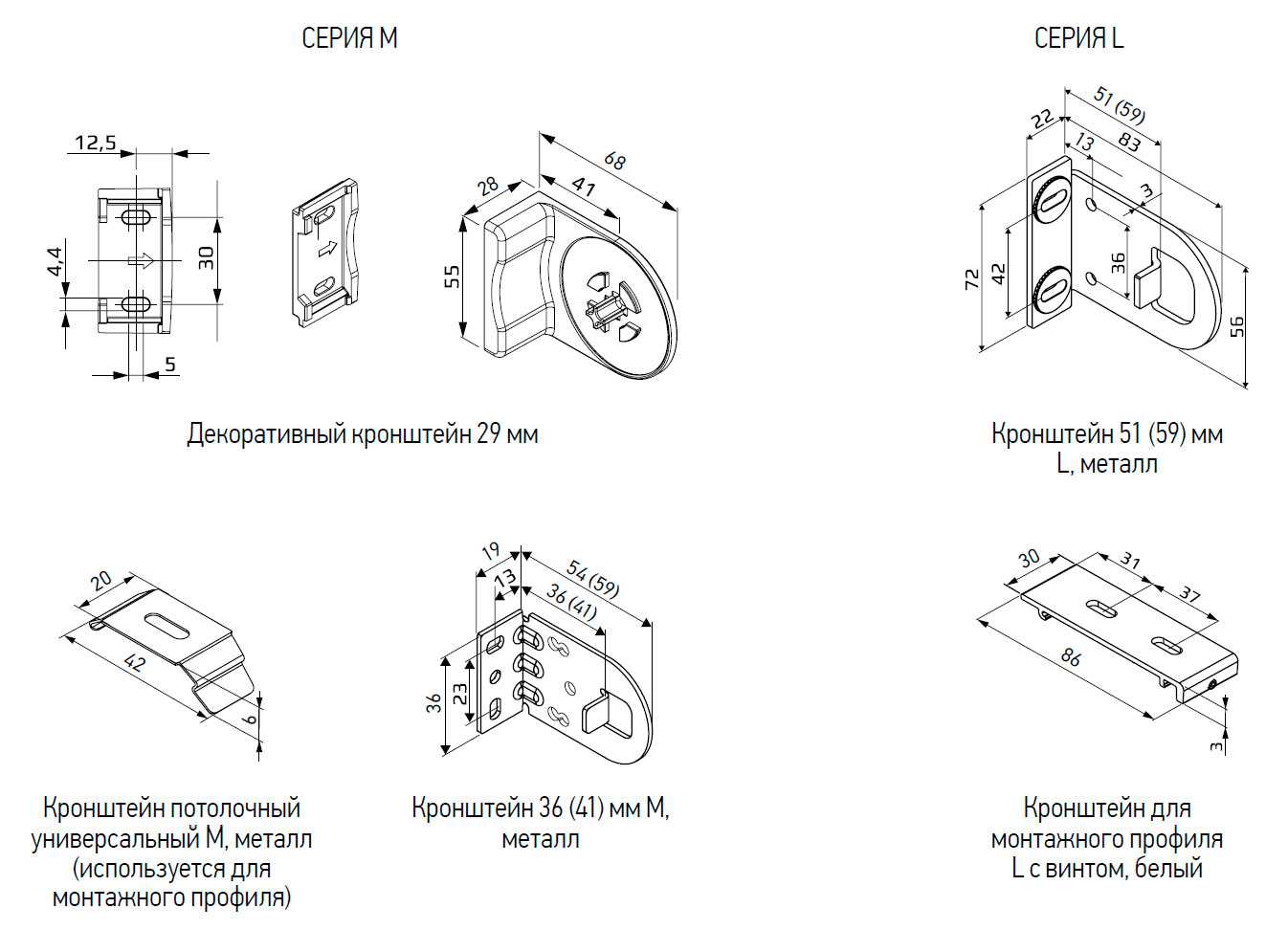

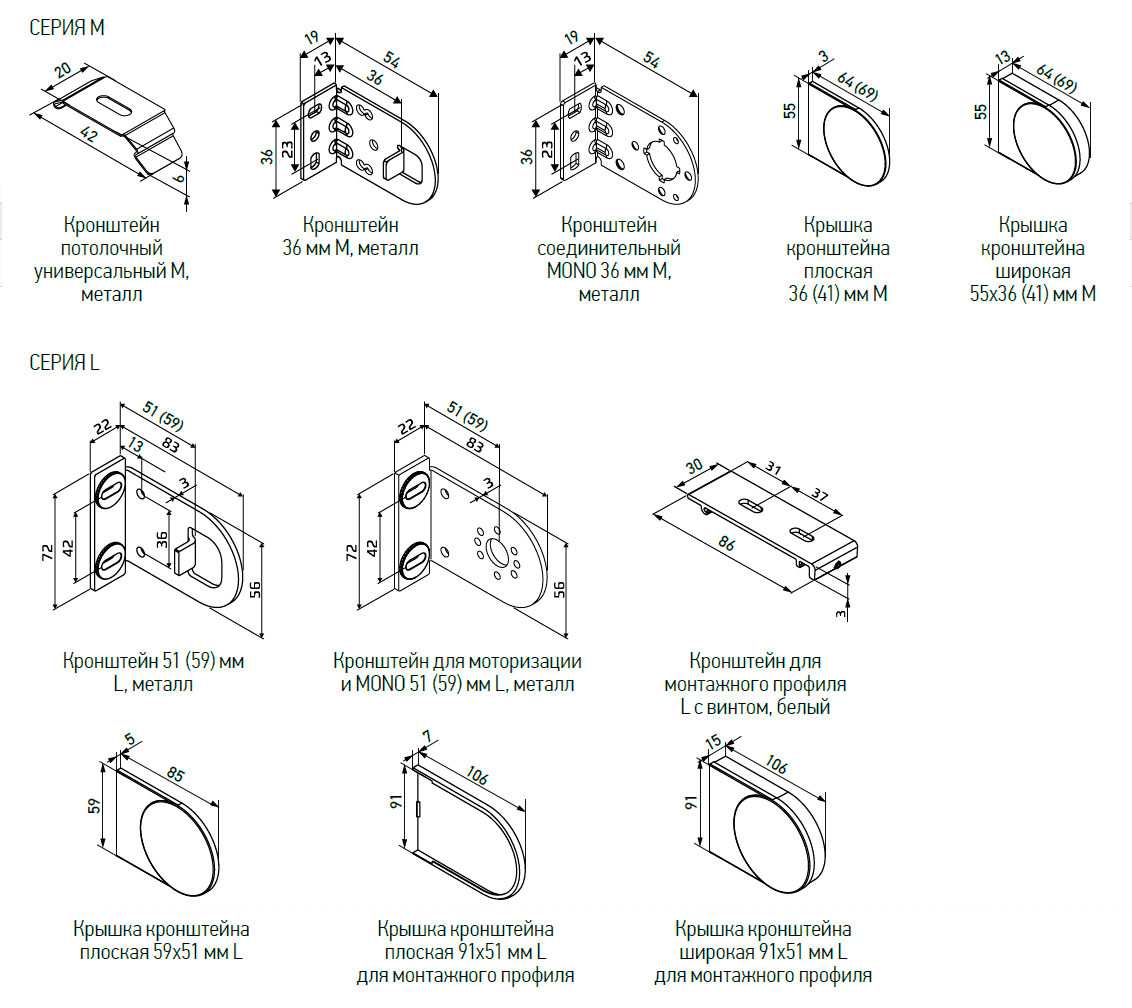

Крепежные элементы. Классика M, L

Крепежные элементы. Классика M, L

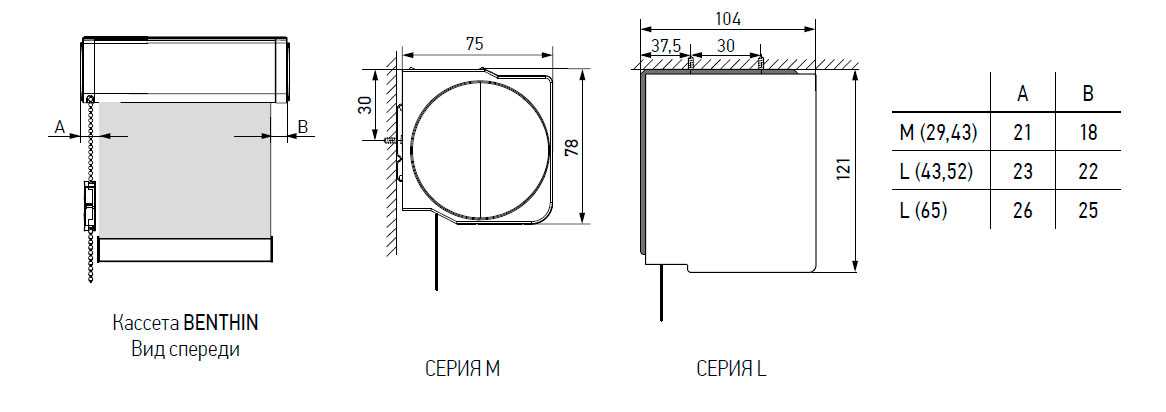

Габаритные размеры. Кассета M, L

Габаритные размеры. Кассета M, L с опцией БОКОВАЯ ФИКСАЦИЯ

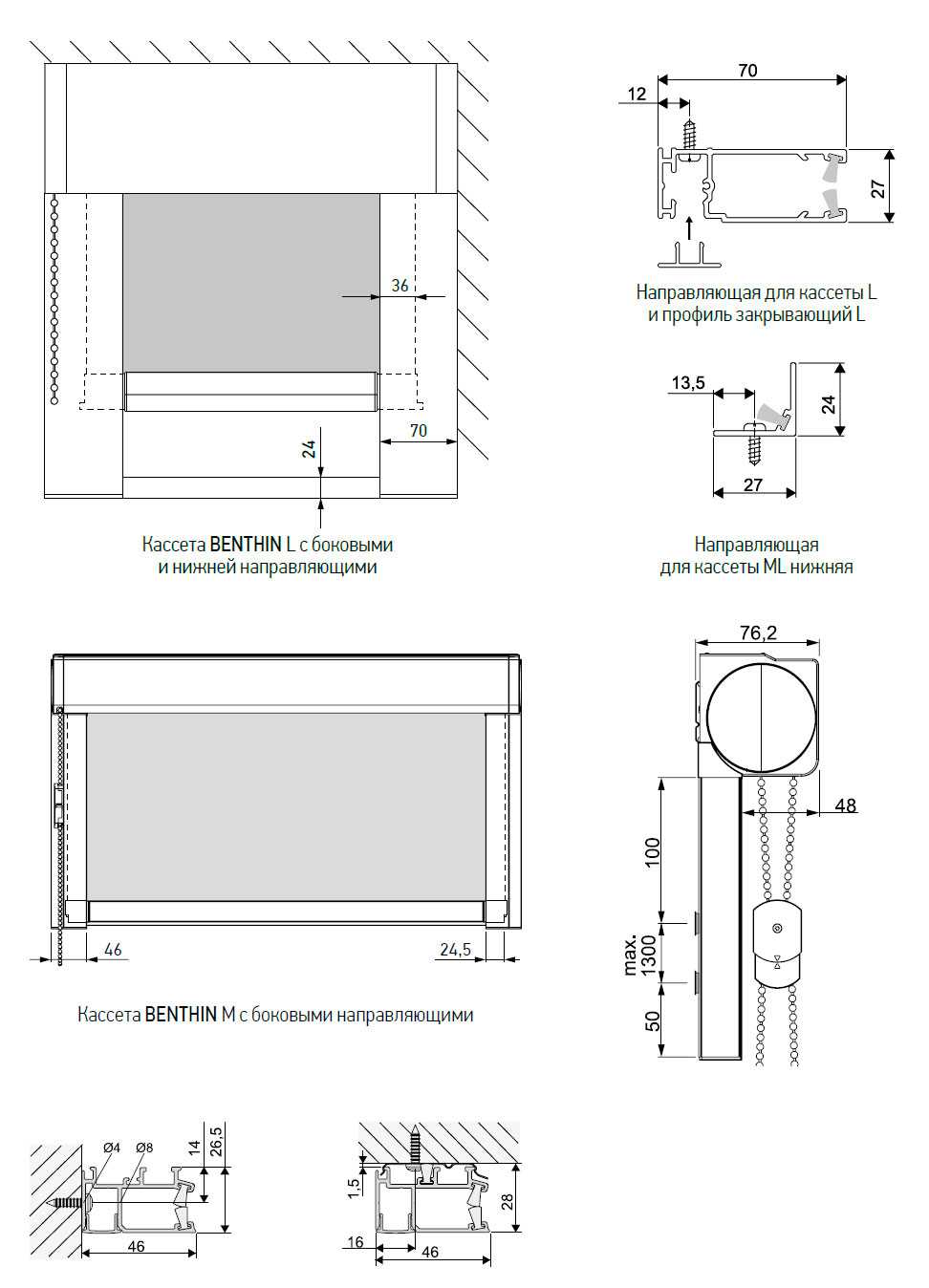

Габаритные размеры. Кассета BNT M, L с направляющими

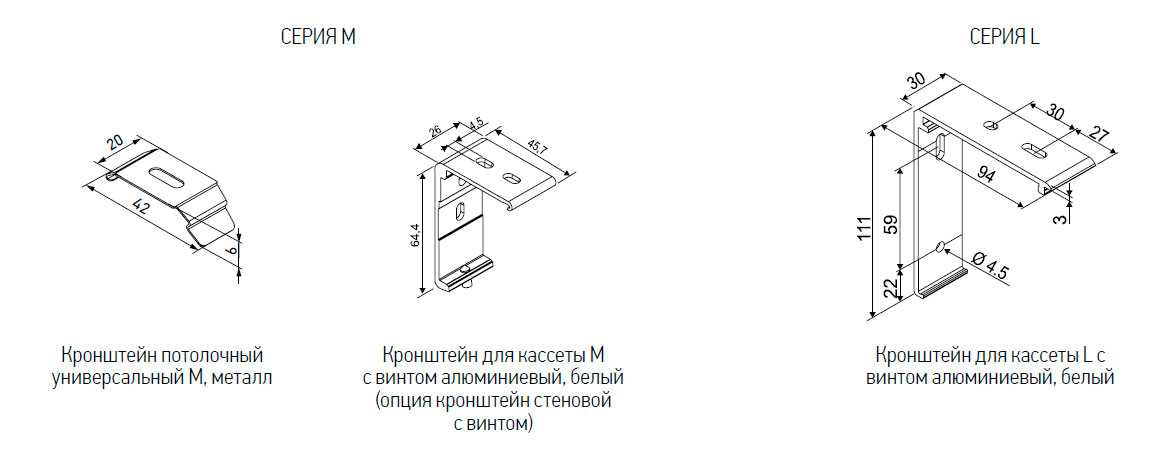

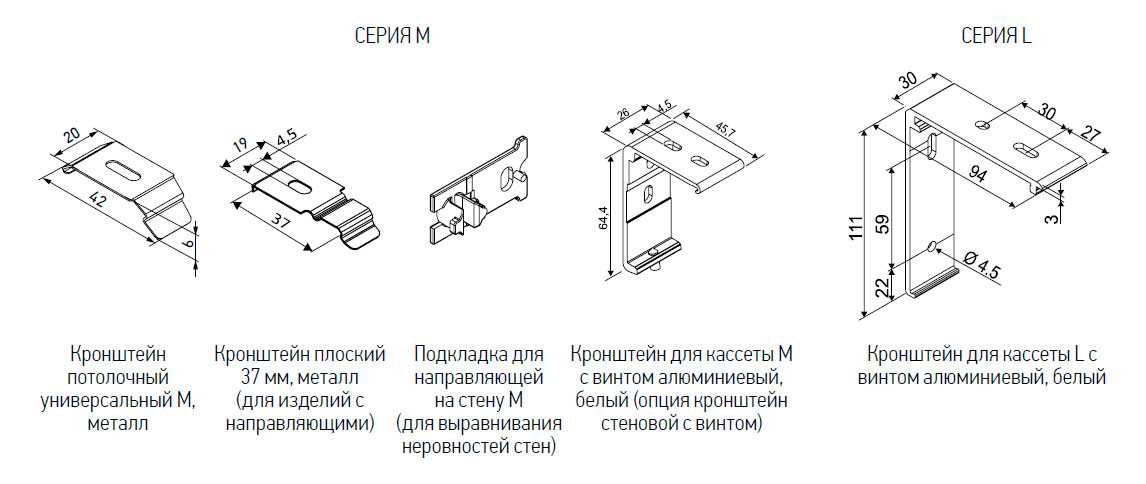

Крепежные элементы. Кассета M, L

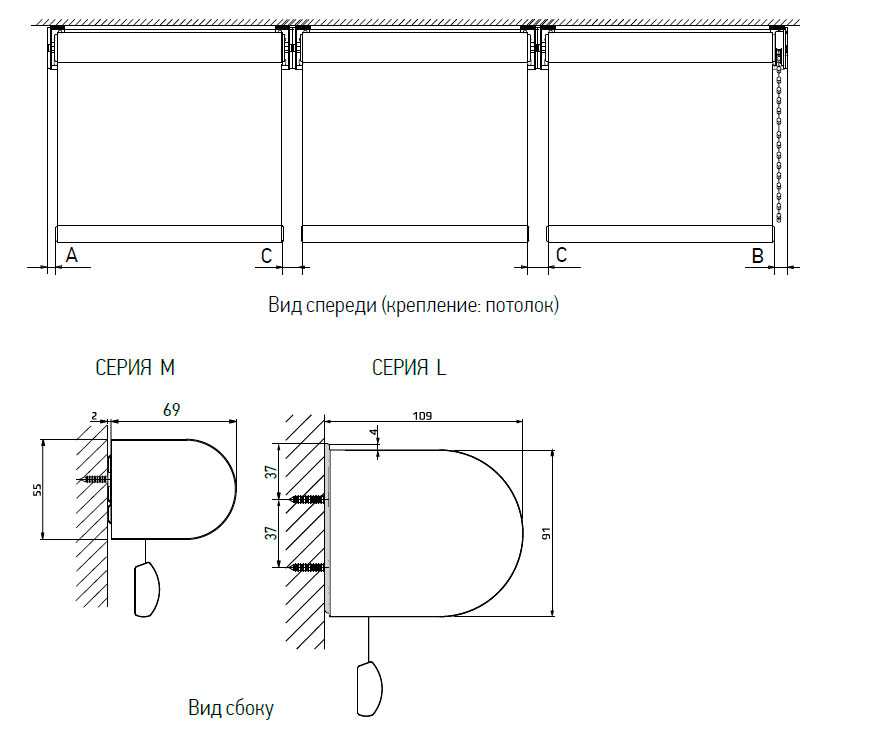

Габаритные размеры. Классика MONO BNT M, L

Габаритные размеры. Классика MONO BNT M, L с опцией МОНТАЖНЫЙ ПРОФИЛЬ

Крепежные элементы. Классика MONO BNT M, L

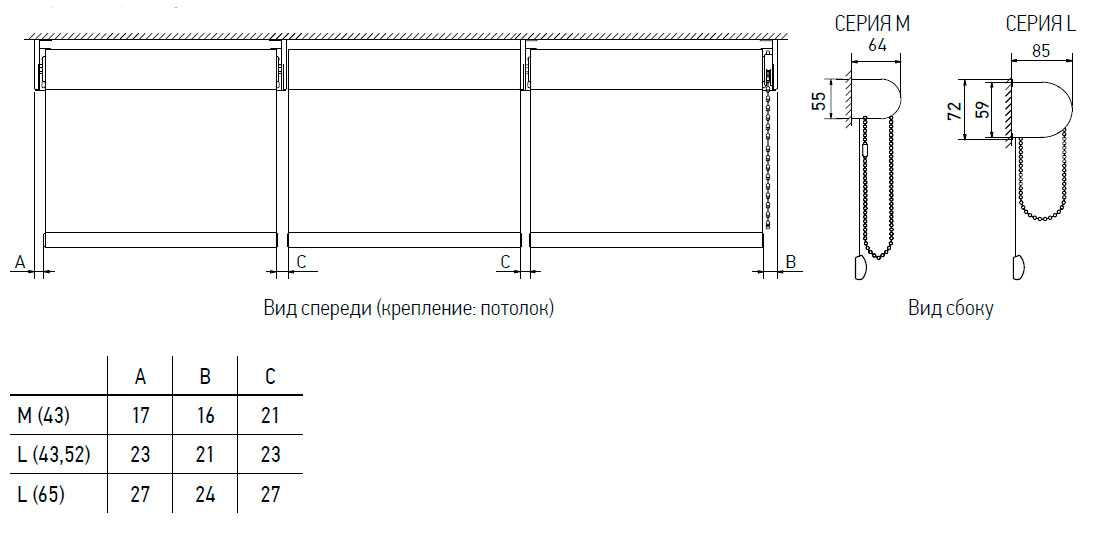

Габаритные размеры. Кассета MONO M, L

Крепежные элементы. Кассета MONO BNT M, L

Информация по замеру и монтажу доступна в следующих инструкциях:

Инструкции по установке и эксплуатации рулонные шторы M, M+, L

Серия М: Хром

Серия М: Шампань

Серия М: Матовый хром

Серия L: Белый

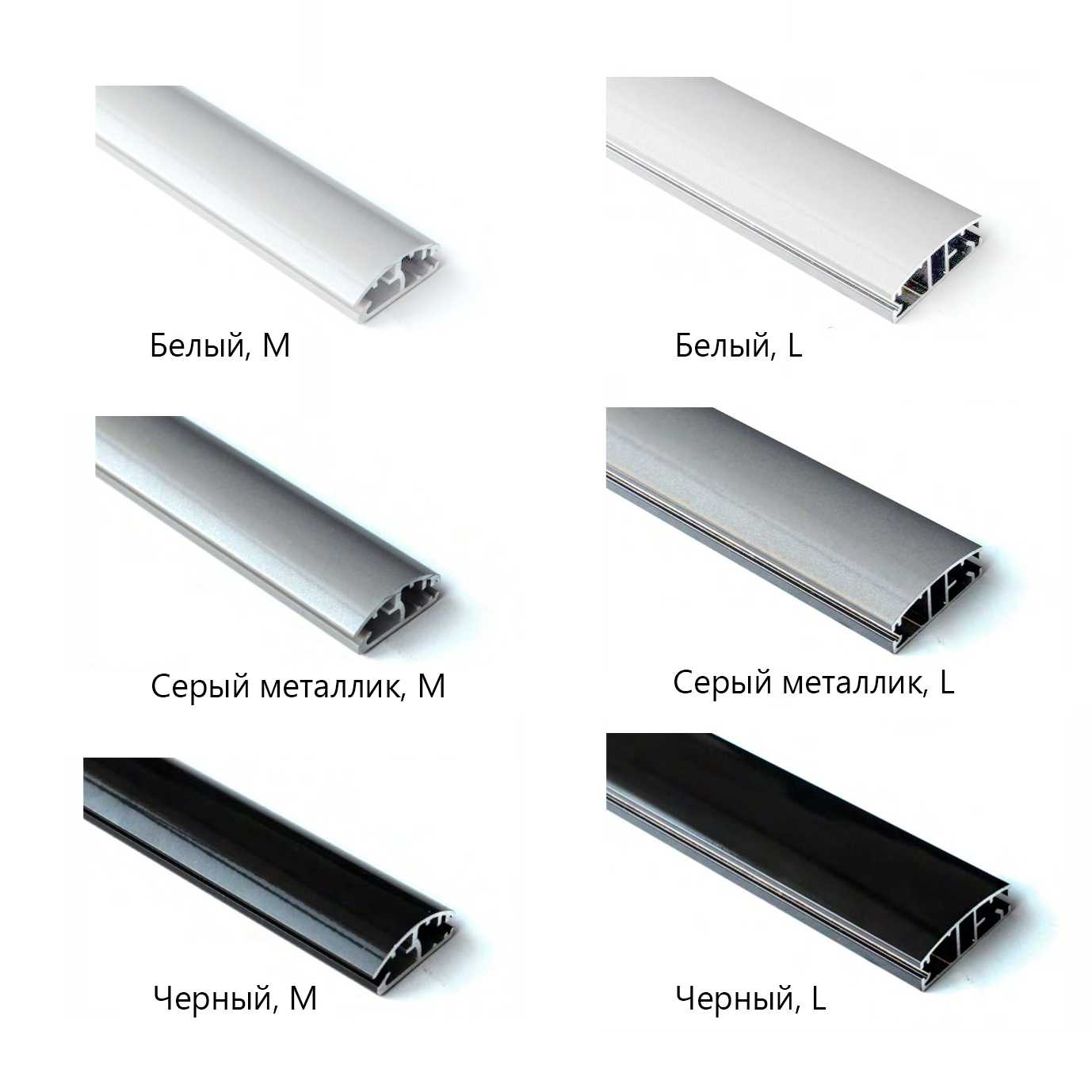

Нижняя рейка BENTHIN белая М

Нижняя рейка BENTHIN серый металлик М

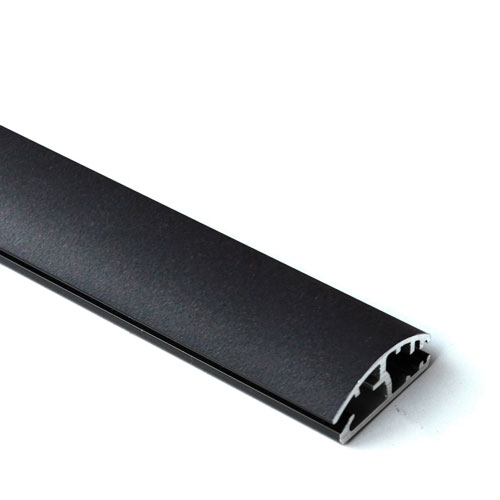

Нижняя рейка BENTHIN черная М

Классика М и L, серый

Классика М и L, черный

Классика М и L, белый
